Като доставчик на елегазови прекъсвачи, разбирането как да се измери контактното съпротивление на елегазовите прекъсвачи е от решаващо значение за осигуряване на безопасността и надеждността на електрическите системи. В тази публикация в блога ще споделя някои прозрения относно методите и значението на измерването на контактното съпротивление на прекъсвачи SF6.
Значение на измерването на контактното съпротивление
Контактното съпротивление на SF6 прекъсвача е ключов параметър, който отразява качеството на електрическата връзка между контактите. Високото контактно съпротивление може да доведе до прекомерно генериране на топлина, което може да причини повреда на прекъсвача и дори да представлява опасност за безопасността. Чрез редовно измерване на контактното съпротивление можем да открием потенциални проблеми рано и да предприемем подходящи мерки за предотвратяване на повреди.
Методи за измерване на контактното съпротивление
Има няколко налични метода за измерване на контактното съпротивление на SF6 прекъсвач. Най-често използваните методи са методът на падане на напрежението и методът на микроомметъра.
Метод на падане на напрежението
Методът на падане на напрежението се основава на закона на Ом (R = V/I). При този метод известен ток преминава през контактите на прекъсвача SF6 и се измерва спадът на напрежението върху контактите. След това контактното съпротивление може да се изчисли по формулата R = V/I, където V е спадът на напрежението, а I е тестовият ток.
За да извършим измерването, първо трябва да изолираме SF6 прекъсвача от електрическата система. След това към контактите на прекъсвача се свързва източник на тестов ток и се използва волтметър за измерване на спада на напрежението върху контактите. Важно е да се гарантира, че изпитвателният ток е стабилен и в рамките на номиналния диапазон на прекъсвача.
Предимството на метода на спад на напрежението е неговата простота и относително ниска цена. Той обаче има някои ограничения. Например, точността на измерване може да бъде повлияна от контактното съпротивление на тестовите проводници и наличието на блуждаещи токове.
Метод на микро-омметър
Методът с микроомметър е по-точен и надежден начин за измерване на контактното съпротивление на прекъсвач SF6. Микроомметърът е специализиран инструмент, който може да измерва много ниски съпротивления с висока точност.
За да използваме микро-омметър, свързваме инструмента директно към контактите на прекъсвача. Микроомметърът прилага известен ток към контактите и измерва резултантния спад на напрежението. След това изчислява и показва контактното съпротивление.
Методът с микроомметър има няколко предимства пред метода на падане на напрежението. Може да осигури по-точни измервания, особено за много ниски контактни съпротивления. Освен това има по-добър имунитет към ефектите от съпротивлението на тестовия проводник и блуждаещите токове.
Процедура за измерване
Независимо от използвания метод, трябва да се следва следната обща процедура при измерване на контактното съпротивление на прекъсвач SF6:
-
Подготовка:
- Уверете се, че SF6 прекъсвачът е в изключено и изолирано състояние.
- Проверете тестовото оборудване за правилно функциониране.
- Почистете контактите на прекъсвача, за да отстраните всякакви замърсявания, окисление или други замърсители, които могат да повлияят на резултатите от измерването.
-
Връзка:
- Свържете тестовото оборудване (или настройката за падане на напрежението, или микроомметъра) към контактите на прекъсвача в съответствие с инструкциите на производителя.
- Уверете се, че връзките са сигурни и стегнати, за да сведете до минимум контактното съпротивление между тестовото оборудване и прекъсвача.
-
Измерване:
- Приложете тестовия ток и измерете спада на напрежението или използвайте микроомметъра, за да получите стойността на контактното съпротивление.
- Направете множество измервания в различни точки на контактите, за да гарантирате точността и последователността на резултатите.
-
Анализ:
- Сравнете измерените стойности на контактното съпротивление със спецификациите на производителя. Ако измерените стойности са значително по-високи от посочените стойности, това може да означава проблем с контактите на прекъсвача, като прекомерно износване, лошо подравняване или замърсяване.
- Запишете резултатите от измерването за бъдеща справка и анализ на тенденции.
Фактори, влияещи върху контактната устойчивост
Няколко фактора могат да повлияят на контактното съпротивление на SF6 прекъсвач:
-
Контактен материал: Различните контактни материали имат различна електрическа проводимост. Например медта и среброто са добри проводници и обикновено се използват в контактите на прекъсвача. Качеството и чистотата на контактния материал също може да повлияе на контактното съпротивление.
-
Състояние на контактната повърхност: Състоянието на повърхността на контактите, като грапавост, окисление и замърсяване, може да има значително влияние върху съпротивлението на контакта. Окисляването може да образува слой с висока устойчивост върху контактната повърхност, докато замърсяването може да увеличи контактното съпротивление чрез създаване на бариера между контактите.
-
Контактно налягане: Подходящото контактно налягане е от съществено значение за поддържане на ниско контактно съпротивление. Недостатъчното контактно налягане може да доведе до увеличаване на контактното съпротивление поради лош електрически контакт между контактите.
-
температура: Контактното съпротивление на SF6 прекъсвача също се влияе от температурата. С повишаване на температурата съпротивлението на контактния материал обикновено се увеличава. Поради това е важно да се измерва контактното съпротивление при стабилна температура и да се вземат предвид температурните ефекти при анализиране на резултатите от измерването.
Сравнение с други видове прекъсвачи

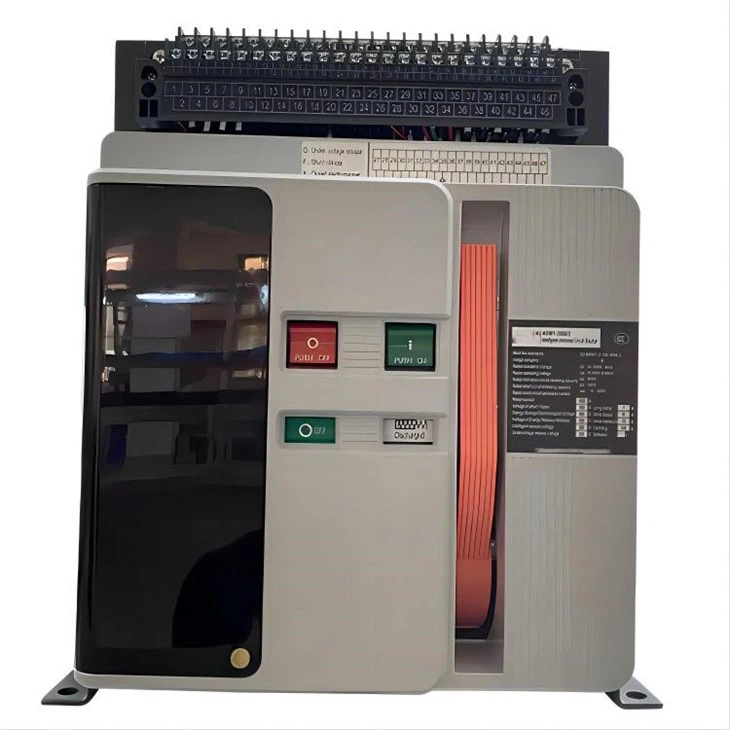

Когато сравнявате SF6 прекъсвачи с други видове прекъсвачи, като напрРамков прекъсвачиВакуумен прекъсвач, методите за измерване на контактното съпротивление като цяло са подобни. Въпреки това, специфичните характеристики на всеки тип прекъсвач може да изискват някои корекции в процеса на измерване.
Например, вакуумните прекъсвачи имат различна среда за гасене на дъгата (вакуум) в сравнение с елегазовите прекъсвачи. Контактните материали и конструкцията на вакуумните прекъсвачи също са различни, което може да повлияе на контактното съпротивление и резултатите от измерването. По същия начин рамковите прекъсвачи могат да имат различни контактни конфигурации и работни механизми, които трябва да се вземат предвид при измерване на контактното съпротивление.
Заключение
Измерването на контактното съпротивление на SF6 прекъсвач е важна част от процеса на поддръжка и контрол на качеството. Като използваме подходящи методи за измерване и следваме правилните процедури, можем точно да оценим състоянието на контактите на прекъсвача и да гарантираме надеждната работа на електрическата система.
Като доставчик наSF6 прекъсвач, ние се ангажираме да предоставяме висококачествени продукти и техническа поддръжка на нашите клиенти. Ако се интересувате от закупуване на елегазови прекъсвачи или се нуждаете от повече информация относно измерването на контактното съпротивление, моля не се колебайте да се свържете с нас за допълнително обсъждане и преговори.
Референции
- Наръчник за оборудване на електроенергийната система, McGraw - Hill.
- IEEE стандарт за високоволтова комутационна апаратура.
- Ръководства на производителя за елегазови прекъсвачи.
