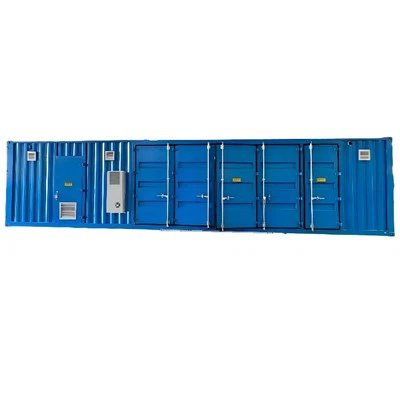

Структурата наподстанцията тип кутияе свързано с пространството, необходимо за различно оборудване за окабеляване. Схемите на пръстеновидната мрежа и крайните захранващи линии са проектирани в две категории: затворени и полузатворени. Помещенията за високо и ниско оборудване са разделени на структури с и без работни коридори, които могат да отговорят на нуждите на всяка комбинация от шест вида товарни превключватели, вакуумни превключватели и др. Стаята за високо напрежение, трансформаторната стая и стаята за ниско напрежение са подредени в права линия. Съгласно изискванията за транспортиране, те са проектирани в два вида: интегрален тип и тип разглобяване на подблок.
Корпусът на кутията е изработен от междинен слой от стоманена плоча (която може да бъде запълнен с азбест) и композитна плоскост, а горният капак е напръскан с цветен пясъчен латекс. Корпусът на кутията е устойчив на дъжд. За наблюдение, ремонт и подмяна на оборудване е проектирана универсална врата, която може да се отваря с две или едно крило. Трансформаторното помещение е оборудвано с конструкция с врати от двете страни. Трансформаторното помещение разполага с пътека за движение на трансформатора (табелките и знаците за опасност са поставени на видими места по корпуса).
Страните за високо и ниско напрежение на подстанцията трябва да бъдат оборудвани с врати и те трябва да бъдат с достатъчен размер. Вратата трябва да бъде издърпана навън, с дръжки, брави и скрити болтове на вратата. Ъгълът на отваряне на вратата не трябва да бъде по-малък от 90 градуса, а отварянето на вратата има съответните блокировки. Страната с високо напрежение отговаря на изискванията на "пет защити". В случай на липса на захранване има надеждно заземително устройство след отваряне на вратата. Само когато няма индикация за сигнал за напрежение, частите под напрежение могат да бъдат проверени и ремонтирани. След отваряне на страничните врати с високо и ниско напрежение има осветителни устройства, за да се гарантира безопасността на работа и поддръжка. Външната обвивка има вентилационни отвори и топлоизолационни мерки. Ако е необходимо, могат да се предприемат мерки за разсейване на топлината, за да се предотврати прекалено високата вътрешна температура. Температурата на въздуха в малката стая на разпределителната апаратура за високо и ниско напрежение не трябва да води до превишаване на температурата на всеки компонент от изискванията на съответните стандарти. В същото време се вземат мерки, за да се гарантира, че вътре няма конденз при рязка промяна на температурата. Когато има отдушник, трябва да има устройство за филтър за прах. Входящите и изходящите линии на подстанцията тип кутия могат да бъдат един от следните 4 вида: въздушна линия вход и изход, кабел вход и изход, въздушна линия вход и кабел изход, кабел вход и въздушна линия изход.
Оборудването за приемане на захранване с високо напрежение на подстанцията тип кутия приема решението на превключвател за високо напрежение в серия с предпазител. Това решение е широко използвано в областта на градското електроразпределение в чужбина, особено като защитно решение за получаване на захранване с високо напрежение за подстанции тип кутия. Това се дължи главно на:
(1) Тази защитна схема може основно да отговори на условията на натоварване на повечето подстанции тип кутия. Той може да контролира и изключва нормалните токове на натоварване и може да издържи и защити повреди при късо съединение.
(2) Поради малкия си размер е лесно да се приложи високоволтова пръстеновидна мрежова схема в ограничено пространство, като по този начин се подчертава по-добре малкият размер на станцията тип кутия.
(3) Линията е проста и натоварването на поддръжката е малко, което е особено подходящо за действителното използване на безпилотни подстанции тип кутия.
(4) Цената е значително намалена. Цената на прекъсвача обикновено е 2 до 3 пъти по-висока от цената на превключвател за натоварване със същите номинални параметри. Използването на превключвател за високо напрежение в серия с предпазител вместо прекъсвач подчертава характеристиките на станцията тип кутия и повишава нейната конкурентоспособност с гражданските подстанции.
Разпределителното устройство 10 kv на подстанцията тип кутия обикновено използва превключвател на товара плюс предпазител и устройство за захранване на пръстеновидната мрежа, което е свързано от съседната въздушна линия към края на високото напрежение на трансформатора. Входящата линия може да бъде кабелна или въздушна изолирана линия. Когато се използва като обществена подстанция тип кутия, изходящата линия за ниско напрежение на подстанцията тип кутия зависи от капацитета на трансформатора. Обикновено не надвишава 4 пъти, а максимумът не надвишава 6 пъти. Може да бъде и обща изходяща линия, а след това разклонено захранване към съседното разпределително помещение. Когато се използва като независима подстанция тип потребителска кутия, може да се използва захранване с една верига.
Защита от пренапрежение на сухи кутийни подстанции. Понастоящем повечето подстанции тип кутия са оборудвани с мълниеотводи като защита от пренапрежение за трансформатори и друго високоволтово захранващо оборудване в станцията.
Главните превключватели от страната с ниско напрежение на битови трансформатори на подстанция тип кутия обикновено използват три вида автоматични превключватели: DZl0, DWl0 и DWl5. Електрическите уреди, използвани в страничните разклонения за ниско напрежение, обикновено са предпазители от серия BM, BT и автоматични превключватели от серия DZ, DW. Когато капацитетът на трансформатора на подстанцията тип кутия е 200~630kVA, DWl0 или DWl5 се използва като главен превключвател за ниско напрежение. Когато капацитетът надвишава 800kVA, превключвателите DWl5 трябва да се използват колкото е възможно повече.
